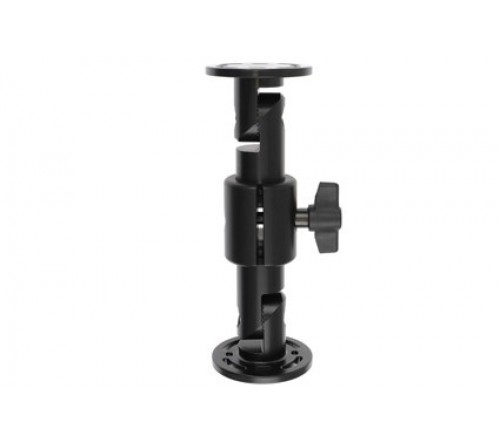

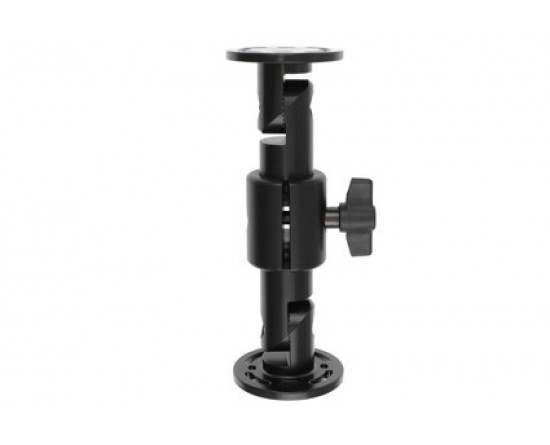

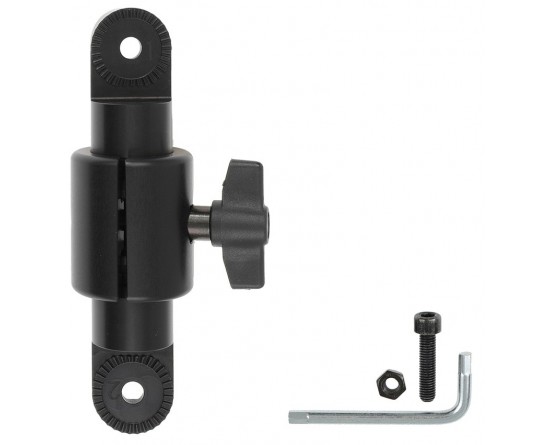

Verstelbare Pedestal montage uitbreiding deel 5,5' draaibare, kleine tanden. Totale lengte: 156 mm. CC afmeting: 152 mm. Inclusief 1 schroef, 1 vleugelmoer. Zwart.

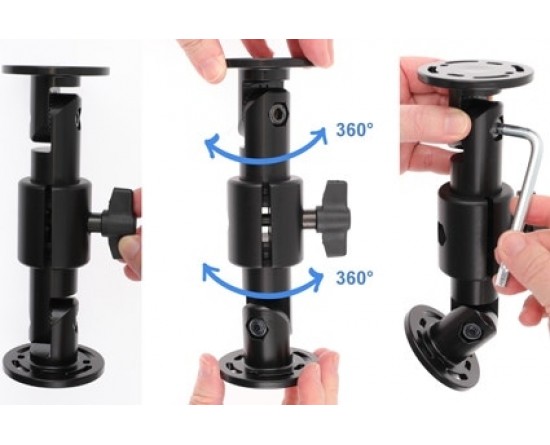

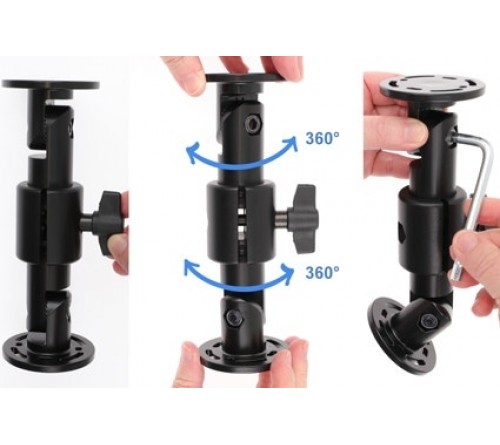

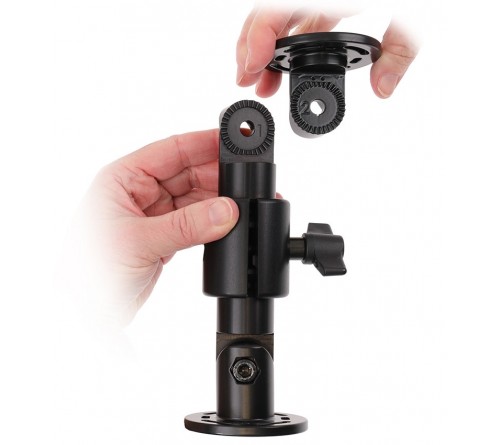

Maak je eigen ontwerp door basis/bovenkant en verlengstukken in elkaar te schroeven. Eenvoudig aan te passen in alle hoeken en posities dankzij het verstelbare middendeel. De hoek van de sokkelsteunen kan naar behoefte worden gewijzigd in stappen van 11,25°, tot een maximum van 180° (16 verschillende posities).
Instructies
Lees alle instructies en bekijk de foto's voordat u de houder bevestigt.

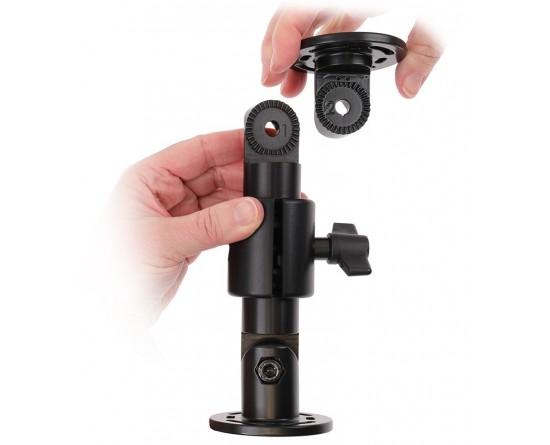

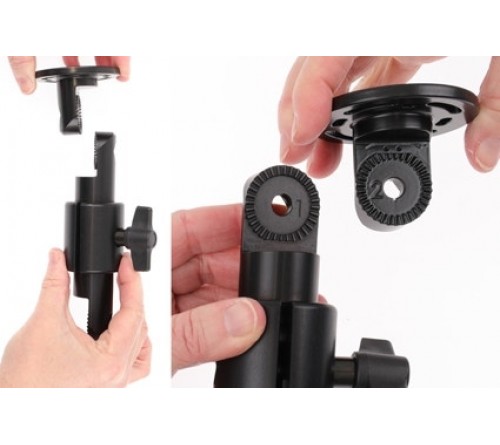

1. Installeer de voetvoet / bovenkant met de meegeleverde schroeven, moeren. Koppel ze 1 op 2 om een rechte bevestiging te krijgen.
2. Maak de vleugelmoeren los en pas de hoeken van de houder aan. Draai de vleugelmoeren en schroeven vast zodat deze in de gewenste positie worden vergrendeld.

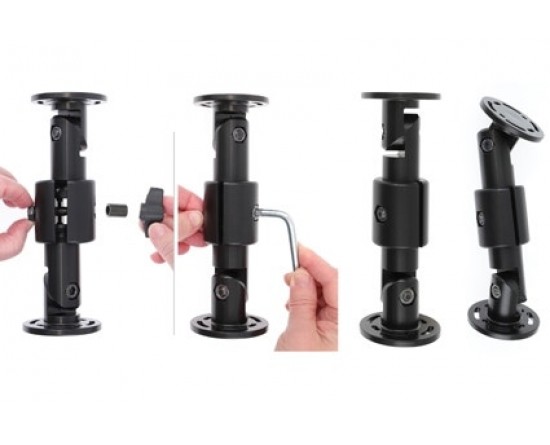

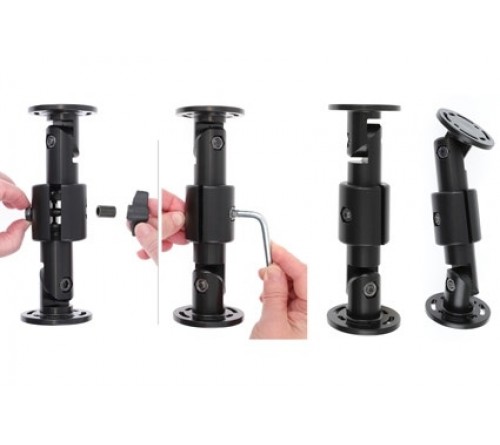

3. Om de vleugelmoer te vervangen: Verwijder de vleugelmoer, steek de meegeleverde bout in het gat op het ene deel en door het andere deel van de PM-houder, plaats de moer en draai deze vast met de meegeleverde sleutel.
4. De mount is op zijn plaats.
Meer informatie
Accessoiremerk
Brodit
Barcode
7320282161620
Kleur
zwart
Pedestal eigenschap
draaibaar ca. 360°, vertanding klein (16), Pedestal Mount Part
